混合式记录仪LE5000系列
混合式记录仪（250mm） LE5000系列

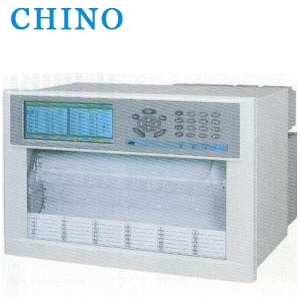

LE5000系列是36点／0.1秒的高速、高精度的250mm混合式记录仪。具备识别优越的大型显示器，并有高性能的简图操作键等，使用简单。
|
机种一览
|
输入点数
|
形式
|
|
|
12点
|
LE5110-NNN
|
|
|
24点
|
LE5120-NNN
|
|
|
36点
|
LE5130-NNN
|
|
| 36点 | LE5130-1PB6(特规) |
规格
■输入规格
|
测定点数
|
12点、24点、36点
|
|
输入种类
|
自由量程
直流电压???±10mV、±20mV、±40mV、±80mV、 ±1.25V、±2.5V、±5V、±10V 直流电流???接收抵抗（100Ω、250Ω）对应于外置（选择） 热电偶???B、R、S、K、E、J、T、N、PtRh40-PtRh20、NiMo-Ni、 WRe5-WRe26、W-WRe26、PlatinelⅡ、U、L 测温热电阻???Pt100、JPt100 |
|
测定周期
|
0.1秒／通道
|
■记录规格
|
记录方式
|
信号扫描方式 10色色带打点记录
|
|
记录及记录色
|
模拟记录???各通道任意指定10种颜色的一种
（红、紫红、橙、茶、绿、黄绿、青绿、紫、青紫、黒）
数字记录、存入记录???黒
信息印字???黒 |
|
记录纸
|
折叠式 全幅面318mm、全长20m、有効记录幅面250mm（模拟记录）
|
■一般规格
|
额定电源电压
|
100－240V AC（自由电源）、50/60Hz
|
|
最大消費电力
|
最大100VA
|
|
安装方法
|
嵌入面板
|
|
质量
|
约15kg（全选件配置）
|
| 形式 | |
| LE5110-NNN | 热电偶、直流电压、电流、热电阻 12点 |
| LE5120-NNN | 热电偶、直流电压、电流、热电阻 24点 |
| LE5130-NNN | 热电偶、直流电压、电流、热电阻 36点 |
| LE***1- | 12点报警输出 |
| LE***2- | 24点报警输出 |
| LE***3- | 36点报警输出 |
| LE****-1 | RS422A/RS485+以太网口+接点1a输出 |
| LE****-*1 | 外部驱动+走纸速度切换 |
| LE****-**1 | 记录格式+变化率/差报警 |
| LE****-**2 | 基本运算+记录格式+变化率/差报警 |
| LE5OP-010 | 事件打印 |
| LE5OP-020 | 非标准颜色 |
| LE5OP-030 | 携带型 |
| EZ-RX250 | 电流输入用250Ω精密电阻器（每通道） |
| EZ-VN |
电压输入用分压器（每通道） |
