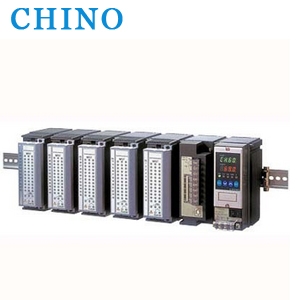

KE系列 数据采集仪
KE系列是适合高速、多点数据采集的网络记录仪。各功能单元化。通过组合必要的单元来构筑适合用途的系统。
主通信有Ethernet或USB。USB作为副通信配备MODBUS协议的RS-422A和RS-465。
·0.1秒最多可采集300个通道的数据（USB模式）
·0.05秒可在存贮卡记录60个通道的数据（Ethernet模式）
·每0.05秒实行60个通道的报警运算。
·用串行通信（RS-422A/RS-485）可实行最多1860个通道的多点计测
·标准装备专用的简易应用软件（USB模式）
型号
|
机种
|
型号
|
|
|
输入单元
|
模拟输入
|
KE3310-000
|
|
通信单元
|
Ethernet
|
KE3200-E00
|
|
USB
|
KE3200-U00
|
|
|
电源单元
|
无显示器
|
KE3100-000
|
|
有显示器
|
KE3101-000
|
|
规格
输入规格
|
测量通道数
|
60通道/1套、以12通道为1单元，由12通道增至60通道
|
||
|
输入种类
|
混合多量程
|
||
|
直流电压
|
±10mv、±20mv、±40mvm、±80mv
±1.25v、±2.5v、±5v、±10v
|
||
|
直流电流
|
对应于外接受信电阻（另售）
|
||
|
热电偶
|
B、S、R、N、K、E、J、T
Wres-Wre-26、W-Wre26
PlatinelⅡ、PtRh40-PtRh20、U、L
|
||
|
热电阻（测量电流400uA）
|
Pt100、JPt100
|
||
|
开关输入（继电器、集电极开路）
|
|||
|
精度
|
测量量程的±0.1% ±1 digit（K热电偶）
|
||
|
温度漂移
|
±0.01%FS/℃
|
||
|
测量周期
|
约18ms/通道（约18ms/60通道）
|
||
|
基准点补偿精度
|
K、E、J、T、N、 PlatinelⅡ
|
±0.5℃以下
|
|
|
S、R、WRe5-Wre26、W-WRe26、U、L
|
±1℃以下
|
||
|
但B 、PtRh40-PtRh20除外
（基准点补偿为内部时，要将上述误差加到精度中去）
|
|||
|
断偶动作
|
在热电偶输入和热电阻输入中输入信号的断线判别功能，每输入可选判定有或无
|
||
一般规格
|
额定电源电压
|
100~240V AC 50/60HZ
|
|
|
功耗
|
最大60VA(60通道时)
|
|
|
正常动作条件
|
周围温湿度范围
|
0~50℃、20~80%RH
|
|
电源电压
|
90~264V AC
|
|
|
电源频率
|
50~60HZ ±2%
|
|
|
姿势
|
前后3°之内
|
|
|
停电对策
|
由EEPROM保持设定内容和校正数据
|
|
|
安全规格
|
CE标识 EN61326A1 A级 EN61010-1A2(预定宣告)
|
|
|
安装方法
|
35mm宽度DIN轨安装（垂直方向安装）
|
|
|
质量
|
电源单元约600g，通信单元约300g，输入电源约700g
|
|
