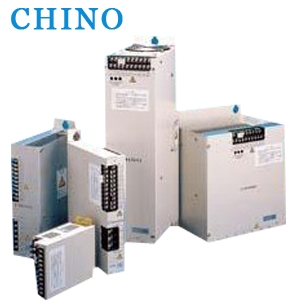

JS/JT系列单相、三相晶闸管调整器
晶闸管调整器JS·JT
JS·JT系列晶闸管调整器是将触发单元和晶闸管单元一体化、小形轻量、可高密度盘装的晶闸管调整器 。
JS·JT系列晶闸管调整器是将触发单元和晶闸管单元一体化、小形轻量、可高密度盘装的晶闸管调整器 。
-
单相、三相均有从10A到1000A的选择范围
-
控制方式有相位控制和过零触发的分频控制二种方式
-
相位控制方式中，根据发热体特性 有电压反馈形、电流反馈形、功率反馈形、及无反馈四个种类可供选择
-
分频控制方式有传统形和Δ∑调制的新分频控制方式二种,由于是过零切换,故即使有高次谐波度许用极限规定也可以使用。
-
具有晶闸管过电流选通关断电路、速熔等保护功能
机种一览
|
控制方式。反馈方式
|
单相
|
三相
|
|||
|
电源电压100V
|
电源电压200V
|
电源电压400V
|
电源电压200V
|
电源电压400V
|
|
|
相位控制。电压反馈形
|
JS-1○○○V
|
JS-21○○○V
|
JS-4○○○V
|
JS-2○○○V
|
JS-4○○
○V |
|
相位控制。电流反馈形
|
JS-1○○○A
|
JS-2○○○A
|
JS-4○○○A
|
JS-2○○○A
|
JS-4○○
○A |
|
相位控制。功率反馈形
|
JS-1○○○W
|
JS-2○○○W
|
JS-4○○○W
|
JS-2○○○W
|
JS-4○○
○W |
|
相位控制。无反馈形
|
JS-1○○○N
|
JS-2○○○N
|
JS-4○○○N
|
JS-2○○○N
|
JS-4○○
○N |
|
分频控制
|
JS-1○○○Z
|
JS-2○○○Z
|
JS-4○○○Z
|
JS-2○○○Z
|
JS-4○○
○Z |
|
分频控制.Δ∑调制控制方式
|
JS-1○○○C
|
JS-2○○○C
|
JS-4○○○C
|
JS-2○○○C
|
JS-4○○
○C |
额定电流：上述○○○为额定电流（10A即010）
10A:010、20A:020、30A:030、50A:050、75A:075、100A:100、150A:150、200A:200、250A:250、300A:300、400A:400、500A:500、750A:750、1000A:X00
规格
|
额定电压
|
100V/110V/120V、200V/220V/240V、380V/400V/440V AC（1种指定）
|
|
频率
|
50/60Hz（端子切换）
|
|
额定电流
|
10A、20A、30A、50A、75A、100A、150A、200A、250A、300A、400A、500A、750A、1000A 14种（周围温度50℃基准）
|
|
输入信号
|
4～20mA DC、1～5mA DC、ON-OFF接点信号3种（端子切换）
|
|
输入阻抗
|
4～20mA DC：100Ω以下、1～5mA DC：400Ω以下
|
|
输出范围
|
相位控制方式
电压反馈形：额定电压的0～98%（95%） 电流反馈形：额定电流的0～100% 但最大输出电压是额定电压的98%（95%） 功率反馈形：额定电压0～98%（95%）×额定电流的0～100% 无反馈：额定电压的0～98%（95%） 分频控制方式 传统形：额定电压的0～100%、分频周期1.5秒 △∑调制方式：额定电压的0～100%（内为三相用） |
|
适用负载
|
电阻负载及感性负载（变压器1次侧控制）
但传统分频式只能电阻负载 |
|
允许电压变动
|
额定电压的85～110%
|
|
使用温度范围
|
性能保证范围：0～50℃
动作保证范围：-10～50℃ |
|
冷却方式
|
额定电流单相150A、三相75A以下：自冷
额定电流单相200A、三相100A以上：冷却风扇标准装备 |
|
过电流保护
|
晶体管门电流关断
相位控制无反馈方式时无过电流保护功能速熔熔断保险丝另购 |
|
报警规格
|
过电流报警（电流检出用CT时）、速熔保险丝熔断（30A以上）、冷却风扇异常（单相200A、三相150A以上）：接点输出灯显示
负载断线报警（△∑调制方式）：灯显示 |
|
