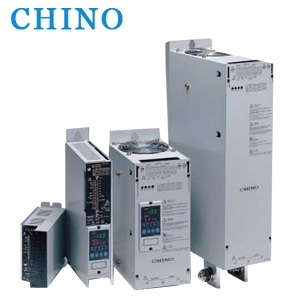

JU系列 单相晶闸管调整器
JU系列是小形、轻量、可高密度安装的单相晶闸管调整器。控制方式有相位控制和过零触发的分频控制2种方式。可以根据外部接点的控制方式进行切换。
-
简洁一体的外形构造
狭窄宽度可进行高密度的安装。 -
充实的选件机能
选件配备加热丝断线报警和电流限制功能。 -
可以进行相位/分周控制方式的切换
-
分周控制方式
根据ΔΣ変調方式的采用进行每1次循环的控制，可以细致控制高次谐波度。 -
备有设定单元（选件）
各种设定值和电压、电流、功率的表示，可以变更反馈方式
-
装备多彩的保护机能
负荷电路短路时速熔保险丝熔断，过电流时触发保护晶闸管素子。风扇冷却装备机种是让散热板温度异常时发出警报，让输出停止。
-
标准配备自我诊断功能
能够诊断运行异常，晶闸管素子异常，电源异常。
规格
|
相数
|
单相
|
|
额定电流
|
10、20、30、50、75、100、150、200、250、300、400、500、750、1000A（一种指定）
|
|
额定电压
|
100、110、120、200、220、240、380、400、440V AC（一种指定）
|
|
额定频率
|
50/60Hz(自动切换)
|
|
允许频率变动
|
额定频率的±2Hz（性能保证范围是±1Hz）
|
|
使用温度范围
|
－10～55℃（性能保证范围是0～50℃）
|
|
输入信号
|
4～20mADC（内部抵抗100Ω）、1～5VDC（内部抵抗25kΩ）、ON-OFF接点信号、抵抗信号（10kΩ、手动使用）端子切換
|
|
输出范围
|
额定电压的0～98％
|
|
最小负荷电流
|
0.5A以上（额定电压的98％输出时）
|
|
适用負荷
|
抵抗负荷、诱导负荷（变压器一次侧控制，相位控制）
|
|
输出控制方式
|
相位控制／分频控制（根据机种有切换可能）
|
|
过电流保护
|
晶体管门电流关断
（额定电流的120％以上，CT内藏或外置时） |
|
冷却方式
|
额定电流150A以下自然冷却、200A以上装备冷却风扇
|
|
其他功能
|
软启动、软上升、下降（1～20秒可変）
瞬停恢复时软启动 |
|
外形尺寸
|
H150×W 70×D165mm（10A、20A使用的场合）
H352×W 60×D190mm（30A～75A使用的场合） H325×W128×D190mm（100A～250A使用的场合） H495×W128×D230mm（300A～500A使用的场合） H495×W260×D350mm（750A、1000A使用的场合） |
|
质量
|
10A、20A形 约2.0kg、
30A～75A形 约3.0kg、 100A～250A形 约7kg、 300A～500A 约12kg、 750A、1000A 约35kg |
