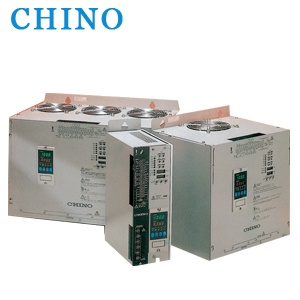

JW系列三相晶闸管调整器
JW系列是小形、轻量、可高密度计装的三相控制用晶闸管调整器。
控制方式有相位控制方式和分频控制方式两种，相位控制方式机种中备有电压、电流、功率反馈控制形和无反馈控制形，可以按加热丝的特性来选择合适的机种。
还可通过b素子控制进行真正的三相控制以及通过设定通信单元进行细致的控制
·简洁一体形构造
狭窄宽度可进行高密度的计装
·备有设定通信单元
可进行实时电压值、电流值、功率值等测定值显示，各参数的设定、运行的切换等。
·标准配备断线报警和电流限制
·可配备不平衡调整功能
对于负载的不平衡，可配置不平衡调整功能，可进行三相的输出值平衡调整
机种一览
|
额定电流 |
额定电压 |
|
|
200V系列 |
400V系列 |
|
|
10A |
JW20010△N00□ |
JW40010△N00□ |
|
20A |
JW20020△N00□ |
JW20020△N00□ |
|
30A |
JW20030△N00□ |
JW20030△N00□ |
|
50A |
JW20050△N00□ |
JW20050△N00□ |
|
75A |
JW20075△N00□ |
JW20075△N00□ |
|
100A |
JW20100△N00□ |
JW20100△N00□ |
|
150A |
JW20150△N00□ |
JW20150△N00□ |
|
200A |
JW20200△N00□ |
JW20200△N00□ |
|
250A |
JW20250△N00□ |
JW20250△N00□ |
|
300A |
JW20300△N00□ |
JW20300△N00□ |
|
400A |
JW20400△N00□ |
JW20400△N00□ |
|
500A |
JW20500△N00□ |
JW20500△N00□ |
|
750A |
JW20750△N00□ |
JW20750△N00□ |
|
1000A |
JW20x00△N00□ |
JW20x00△N00□ |
△ ···控制方式。在以下的V\A\W\N\Z中选择
V:相位控制方式，电压反馈方式/分频控制方式
A: 相位控制方式，电流反馈方式/分频控制方式
W: 相位控制方式，功率反馈方式/分频控制方式
N: 相位控制方式，无反馈方式/分频控制方式
Z:分频控制方式
□ ：素子股，按以下规定
3：3素子
b：b素子
规格
|
相数 |
|
|
额定电压 |
200V AC(200V/220V/240V 开关切换选择) 400V AC(380V/400V/440V 开关切换选择) 二者中指定一种（主回路电源和控制回路电源共通） |
|
额定电流 |
10A\20A\30A\50A\75A\100A\150A\200A\250A\300A\400A\500A\750A \1000A中指定一种 |
|
额定频率 |
50/60HZ（自动选择） |
|
控制方式 |
相位控制方式、分频控制方式 |
|
素子数 |
3素子，b素子中指定1种 |
|
反馈方式 |
电压、电流、功率反馈 |
|
外部设定输入 |
电位器信号（推荐用10K欧姆） |
|
外部接点输入 |
外部信号 无电压接点或晶体管集电极开始信号（外部接点容量 1mA 5V PC以上） |
|
外部CT输入 |
对应额定电流为0~5A AC |
|
使用温度范围 |
-10~55℃ |
|
使用湿度范围 |
30~90%RH 但不结露 |
|
质量、外形尺寸 |
10A、 20A 约6㎏ H325×W100×D190mm |
|
30A 、50A 约8㎏ H325×W200×D200mm |
|
|
75A 、100A 约13㎏ H325×W288×D220mm |
|
|
150A~250A 约22㎏ H325×W420×D240mm |
|
|
300A~500A 约36㎏ H195×W420×D240mm |
