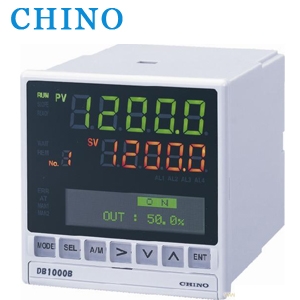

数字式程序调节仪·设定器新 DB 系列
数字式程序调节仪·设定器新 DB 系列
-
DB系列是指示精度±0.1%、控制周期约0.1秒、
96x96mm的数字式指示调节仪。
标准配置混合设定功能(8种)、万能输入等多彩的功能。
大型5位显示
测量值(PV)、设定值(SV)为5位大型显示、
可直接显示1000℃以上、最小刻度0.1℃
的读数。
高性能的运行，设定画面
运行和设定画面沿袭以前机种的LCD显
示，发生报警后画面颜色会变橙色。
优越的控制性
针对控制对象可选择位置形PID和速度形
PID控制方式。
混合多量程输入
适用于各种直流电压、直流电流、热电偶、
热电阻测量量程输入。
备有淡绿和黑色外壳
2种外壳颜色供选用。
选型
DB1 B - 输入信号 0 混合多量程 4 4线式热电阻 调节模式（第1输出） 1 开关脉冲形PID（标准负载） 2 开关伺服形PID 3 电流输出形PID 5 SSR驱动脉冲形PID 6 电压输出形PID 8 开关伺服形PID（微小负载） 调节模式（第2输出）* 0 无 1 开关脉冲形PID*1 3 电流输出形PID*1 5 SSR驱动脉冲形PID*1 6 电压输出形PID*1 通信接口（第1区域）* 0 无 R RS-232C A RS-422A S RS-485 B 设定值切换外部输入*2 传送信号输出（第2区域）* 0 无 1 4-20mA 2 0-1V 3 0-10V 4 其他 B 设定值切换外部输入*2 远程信号输入（第3区域）* 0 无 5 4-20mA 6 0-1V 7 0-10V 8 其他 B 设定值切换外部输入*2 外壳颜色 G 淡绿 B 黑色 防水规格和端子盖* 0 无 1 无防水+端子盖 2 有防水+无端子盖 3 有防水+端子盖 电源电压 A 100-240VAC D 24VAC/24VDC *：选件 *1：只限于调节模式（第1输出）为1、3、5、6 *2：设定值切换外部输入不可在其他区域重复选用。 并按第3区域-第2区域-第1区域的顺序指定。
DB2010 0000-*0A开关脉冲输出DB2020 0000-*0A开关伺服输出DB2030 0000-*0A电流输出DB2050 0000-*0ASSR驱动脉冲输出DB2060 0000-*0A电压输出DB2080 0000-*0A开关伺服输出（微小负载）DB2410 0000-*0A开关脉冲输出 热电阻4线制输入DB2420 0000-*0A开关伺服输出 热电阻4线制输入DB2430 0000-*0A电流输出 热电阻4线制输入DB2450 0000-*0ASSR驱动脉冲输出 热电阻4线制输入DB2460 0000-*0A电压输出 热电阻4线制输入DB2480 0000-*0A开关伺服输出（微小负载） 热电阻4线制输入DB2**1开关脉冲 第2输出DB2**3电流 第2输出DB2**5SSR驱动脉冲 第2输出DB2**6电压 第2输出DB2*** 5***远程信号输入（4~20mA）DB2*** 6***远程信号输入（0~1V ）DB2*** 7***远程信号输入（0~10V）DB2*** 8***远程信号输入（其他）DB2*** 9***加热丝断线报警（注1）（注4）DB2*** P***外部信号输入6点（注4）DB2*** M***外部信号输入4点+加热丝断线报警（注1）（注4）DB2*** *1**高精度4~20mA 传送信号输出DB2*** *2**高精度0~1V 传送信号输出DB2*** *3**高精度0~10V 传送信号输出DB2*** *4**高精度其他 传送信号输出DB2*** *J**4~20mA 传送信号输出DB2*** *K**0~1V 传送信号输出DB2*** *L**0~10V 传送信号输出DB2*** *9**加热丝断线报警（注1）（注4）DB2*** *P**外部信号输入6点（注4）DB2*** *M**外部信号输入4点+加热丝断线报警（注1）（注4）DB2*** **J*4~20mA 传送信号第2输出（注2）DB2*** **K*0~1V 传送信号第2输出（注2）DB2*** **L*0~10V 传送信号第2输出（注2）DB2*** **H*变送器电源（注3）DB2*** ***RRS-232C通信口+外部信号输入2点DB2*** ***ARS-422A通信口DB2*** ***SRS-485通信口+外部信号输入2点DB2*** ***BRS-232C通信口（第2通信口）+RS-232C通信口DB2*** ***CRS-232C通信口（第2通信口）+RS-422A通信口DB2*** ***DRS-232C通信口（第2通信口）+RS-485通信口DB2*** ***ERS-485通信口（第2通信口）+RS-232C通信口DB2*** ***FRS-485通信口（第2通信口）+RS-422A通信口DB2*** ***GRS-485通信口（第2通信口）+RS-485通信口DB2*** ***9加热丝断线报警（注1）（注4）DB2*** ***P外部信号输入6点（注4）DB2*** ***M外部信号输入4点+加热丝断线报警（注1）（注4）DB2*** ***U外部信号输入8点DB2*** ***V外部信号输入6点+加热丝断线报警（注1）
